HYWEMA® Kippvorrichtungen - über 50 Jahre in der Industrie zu Hause

Die Basis unserer Kippvorrichtungen - unsere langjährige Erfahrung Überall, wo Gitterboxen und Behälter entleert und umgefüllt, oder Teile vereinzelt und zugeführt werden müssen, sind unsere Kippvorrichtungen zu Hause. Aus unzähligen Projekten bei nationalen und internationalen Industrieunternehmen kennen wir die Anforderungen, wenn es um das Heben und Kippen von Gitterboxen, Behältern und Lasten geht. Diese Erfahrung ist unsere Grundlage, um für nahezu jeden Hebebedarf eine praxiserprobte Kippvorrichtung anbieten zu können.

0212-25 77 0

Hier finden Sie Ihre Ansprechpartner



Standard Kippvorrichtung für Euro-Gitterboxen

  • Hydraulische Kippvorrichtung für Euro-Gitterboxen 1.240 x 835 x 970 mm (B/T/H)
  • Tragfähigkeit der Kippvorrichtung: 2.000 kg
  • Kippwinkel: ≤ 140°
  • Stromversorgung: 400V / 50Hz
  • 2 hydraulische Zylinder mit Rohrbruchsicherungen und Gelenklagern
  • Die Beschickung der Kippvorrichtung erfolgt auf Flurniveau. Hubwagen genügt!
  • Variable Entnahmehöhe durch einstellbare Schüttenhöhe im Bereich 705 - 1.135 mm über Flur
  • Beidseitig Schutzgitter aus verzinktem Lochblech
  • Bewährte HYWEMA®-Qualität - wartungsarm, zuverlässig und langlebig
  • Auslegung gemäß europäischer Maschinenrichtlinie 2006/42/EG und Konformitätserklärung mit CE-Zeichen
Standard-Kippvorrichtung für Gitterboxen.Hier können Sie ein Angebot zu unserer Kippvorrichtung für Gitterboxen anforden.


Abgestimmt auf Ihre Behälter, Ihr Schüttgut und Ihren Arbeitsprozess - individuelle Kippvorrichtungen

Wir fertigen Kippvorrichtungen bis 20 t speziell nach Ihren Anforderungen. Unterschiedliche Behältertypen und Größen, nahezu beliebiges Schüttgut, individuelle Beschickungs- und Schüttenhöhen, abgestimmte Schüttengeometrien, automatische Behältersicherungen, die Anbindung an Ihre Anlagensteuerung und maßgeschneiderte Einhausungen sind nur ein kleiner Ausschnitt unserer Möglichkeiten. Fragen Sie uns - wir fertigen Ihre optimale Kippvorrichtung

 Individuelle Unterbauten um die für die Kippvorrichtung erforderliche Übergabehöhe zu erreichen.Die Schütte der Kippvorrichtung wird auf Ihre individuellen Anforderungen abgestimmt.Türen oder komplette Einhausungen sind für jede Kippvorrichtung möglich.
Kippvorrichtung mit automatischer Behältersicherung.Kippvorrichtung mit Lichtgitter zur Überwachung der Beschickungsseite.

Einige Praxisbeispiele unserer Kippvorrichtungen

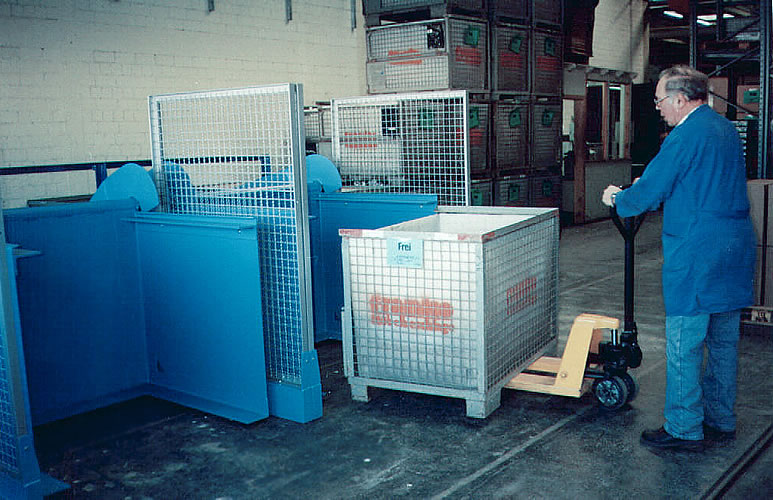

Kippvorrichtung für Gitterboxen im Einsatz.Beschickung der Kippvorrichtung mit einer Gitterbox.

2.000 kg Kippvorrichtung für Gitterboxen in der Praxis.

 Kippvorrichtung für Gitterboxen im Einsatz.Beschickung der Kippvorrichtung mit einer Gitterbox.

Per Hand, frei verfahrbare 2.000 kg Kippvorrichtung für Stahlbehälter. Die Beschickung erfolgt mit Ameise oder Stapler. Die parallele und geschlossene Schüttengeometrie dient zur ergonomischen Teileentnahme durch das Bedienpersonal.

 Kippvorrichtung für Gitterboxen im Einsatz.Beschickung der Kippvorrichtung mit einer Gitterbox.

1.000 kg Kippvorrichtung mit einem Kippwinkel von 175°.

 Kippvorrichtung integriert in eine Vereinzelungsanlage.Gesamtansicht der Kipp-Anlage.

Diese 2 t Kippvorrichtung dient der Bedienung einer Vereinzelungsanlge über einen Materialbunker. Die Behälter werden mit einem Stapler in den rückseitigen Kippstuhl eingeschoben und sind über seitliche Halteschienen in der Kippvorrichtung gesichert. Die Ansteuerung der Kipp- und Senkbewegung wurde in die kundenseitige Steuerung integriert. Eine Absicherung des Gefahrenbereichs durch eine Einhausung war bei dieser Kippvorrichtung nicht notwendig, da die gesamte Anlage in einer Schallschutzkabine installiert wurde.

 In Schüttrichtung fahrbare Kippvorrichtung.Getrennte Materialkammern sind eine besondere Option dieser Kippvorrichtung.

Auf Schienen fahrbare 1.000 kg Kippvorrichtung. Über zwei senkrecht angeordnete Verschlussbleche können pneumatisch zwei Materialkammern befüllt bzw. entleert werden. Mit Gabelstapler oder Ameise werden die Behälter der Kippvorrichtung zugeführt.

 Kippvorrichtun für Papierreste oder Granlat.Einfache Beschickung der Kippvorrichtung mit Rollbehältern.

Kippvorrichtung mit automatischer Behältersicherung für unterschiedliche Behälterhöhen und mitschwenkender Schütte für die Beschickung eines Pulpers mit Papierresten. Die Beschickung der Kippvorrichtung erfolgt auf Bodenniveau mit rollbaren Behältern. Diese Kippanlage hat eine Tragfähigkeit von 1.000 kg und eine einstellbare Ausschütthöhe von 1.070 mm - 1.280 mm.

 Kleine Kippvorrichtung für verschiedene Kunststoffbehälter.Die Behälter werden durch Schienen gesichert.

Kleine 200 kg Kippvorrichtung für unterschiedliche Behältergrößen. Seitlich im Kippstuhl angebrachte Schienen sichern die Behälter. Der Kippstuhlrücken wurde verlängert und dient somit als mitschwenkene Schütte. Um die geforderte Ausschütthöhe zu erreichen, erhielt die Kippvorrichtung einen 500 mm Stahlunterbau.

 Seitlich fahrbare Kippvorrichtung zur automatischen Befüllung von 10 Materialbunkern.Geräuschgedämmte Schüttenauskleidung.

Auf Schienen fahrbare Kippvorrichtung für HESON-Behälter zur Beschickung einer Bunkeranlage mit Schmiedeteilen. Im Automatikbetrieb können bis zu zehn verschiedene Bunkerpositionen angefahren werden. Zur Geräuschdämmung erhielt die mitschwenkende Schütte eine spezielle Auskleidung mit einem Gewebegummi.

 Spezielle Kippvorrichtung für 6 m lange Strangpressprofile.Diese Kippvorrichtung wird in einem Recyclingbetrieb eingesetzt.

Kippvorrichtung für einen Recyclingbetrieb. Bis zu 6 m lange Strangpressprofile aus Kunststoff werden mit dieser Kippvorrichtung einem Schredder zugeführt. Das so gewonnene Granulat wird in Behältern aufgefangen und über eine weitere Kippvorrichtung in Säcke abgefüllt.
